TKY焊縫磁粉探傷儀
提升力:斜面導腳 ≥78.4N(8kg);
球型導腳 ≥49N(5kg);
白光照度≥2000Lux;
紫外線燈輻照度≥5000μW/cm2;
TKY焊縫磁粉探傷儀

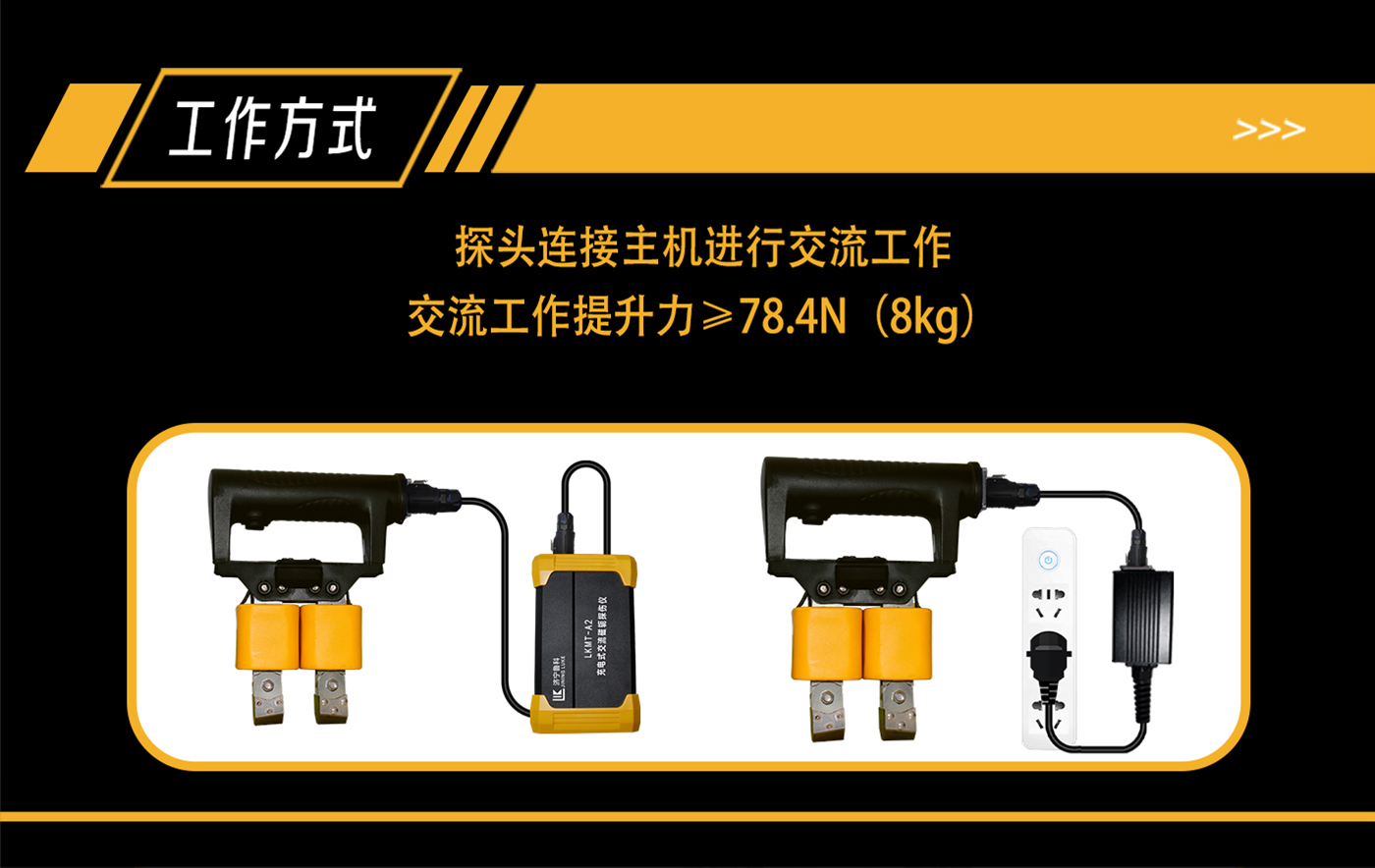

1、LKMT-A2TKY 焊縫磁粉探傷儀,采用鋰電池電源供電,無需外接110V或220V電源即可產生交流磁場進行探傷。

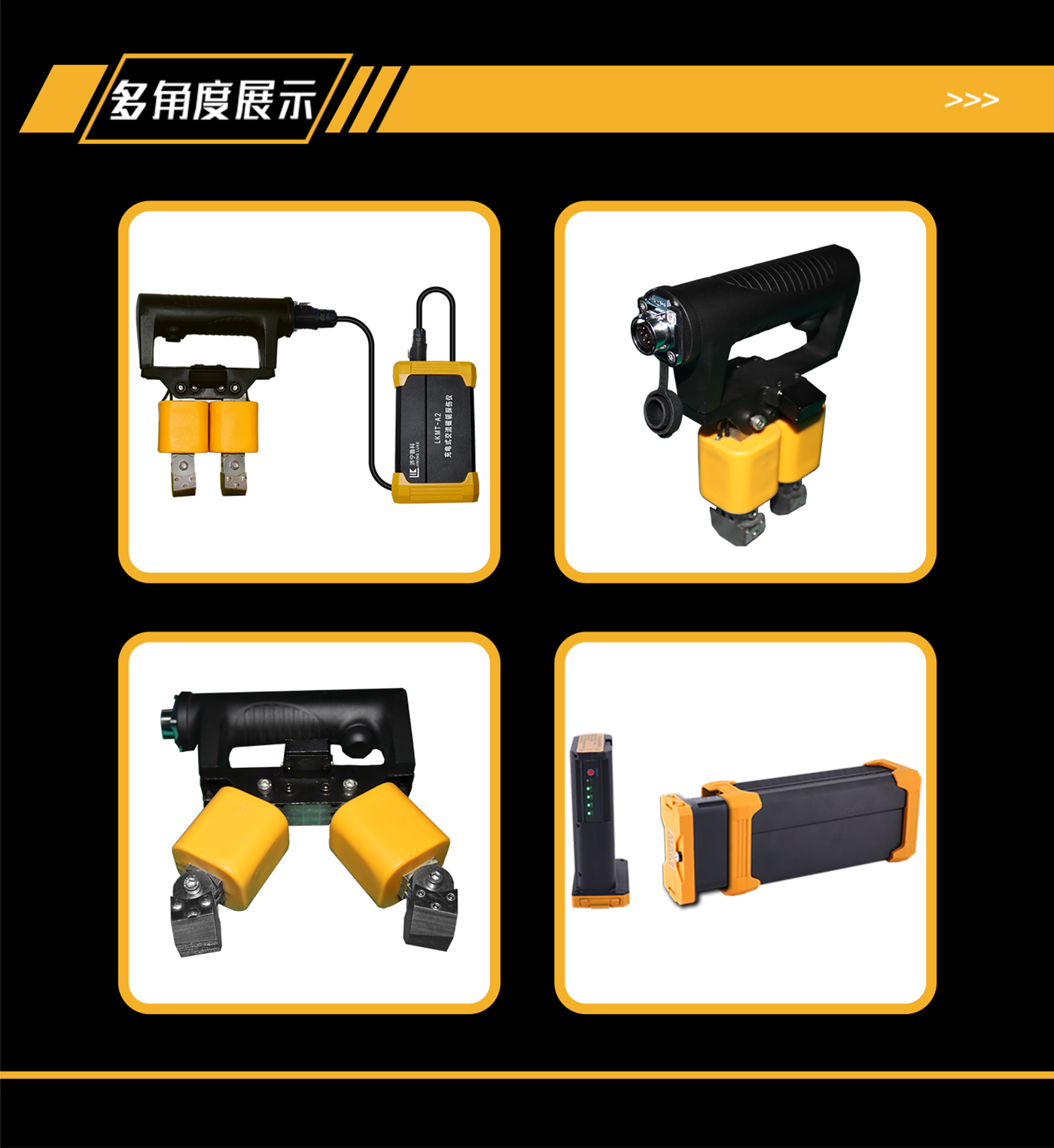

2、設備由A型探頭、儀器主機、鋰電池電源組成;A型探頭與儀器主機通過航空快插插頭連接。
3、儀器主機與鋰電池電源可拆卸設計,雙卡勾固定,鋰電池電源可以快速更換。

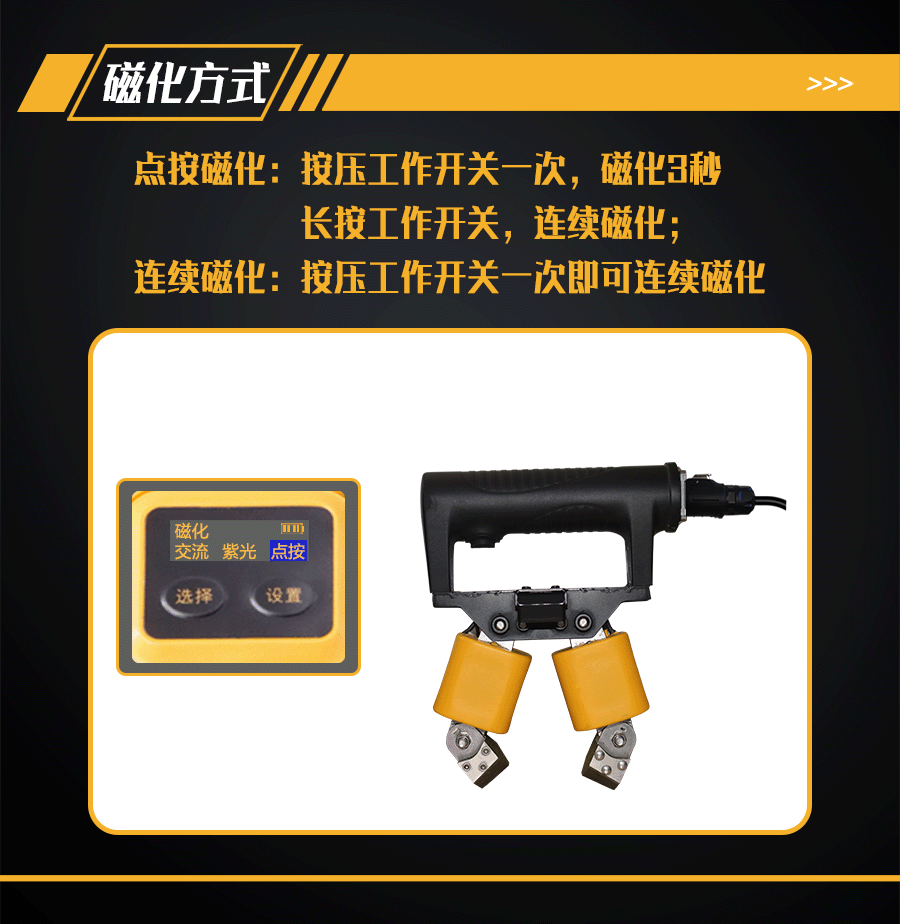

4、儀器主機帶有OLED顯示屏及操作按鍵,可顯示及設置剩余電量和電壓、點按磁化或連續磁化工作模式、紫外線或白光照明模式。
5、可識別儀器空載狀態,自動調整電流,防止儀器過載損壞。

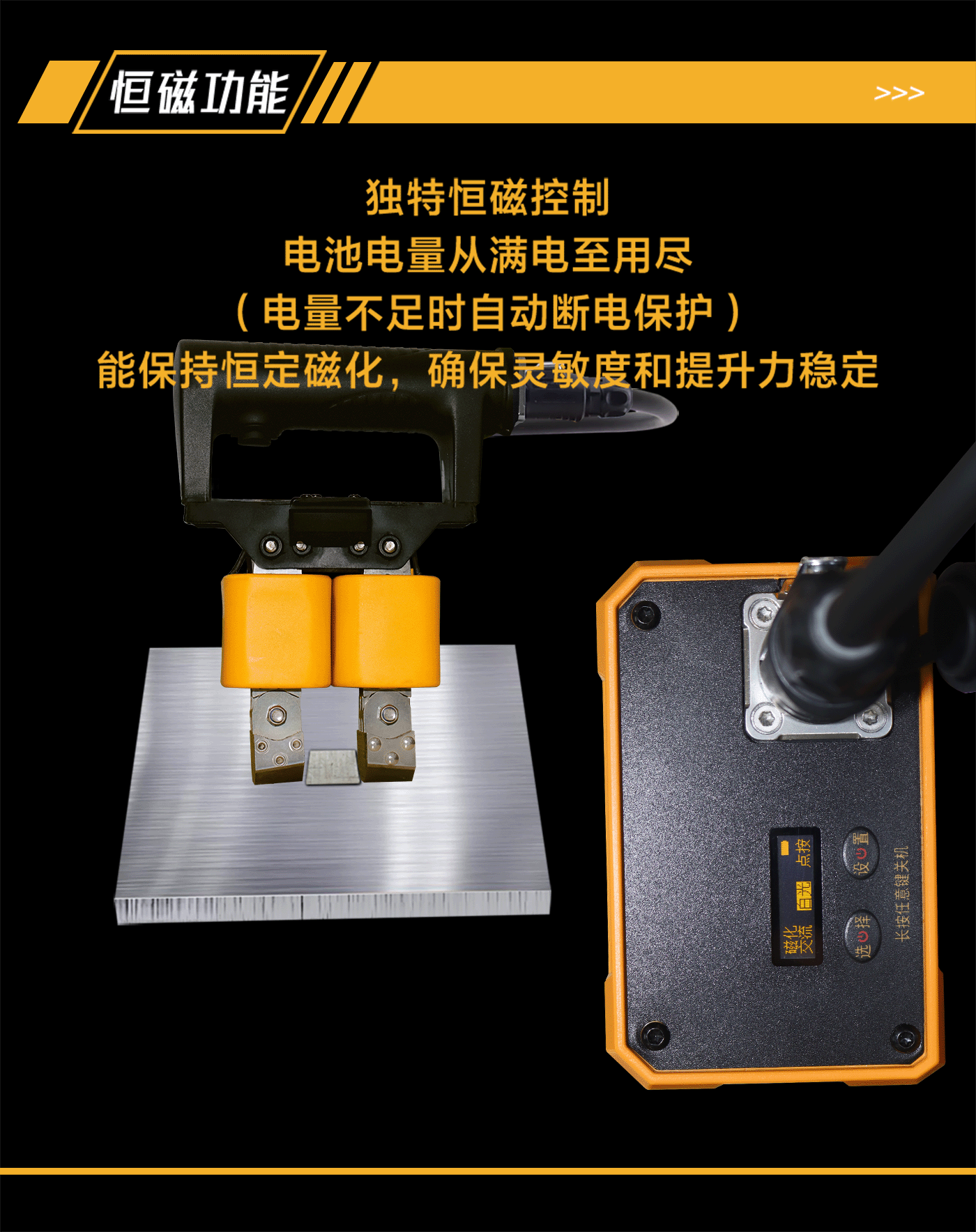

6、恒磁控制功能,因電量下降導致提升力不滿足探傷需求時自動斷電,保證探傷靈敏度。

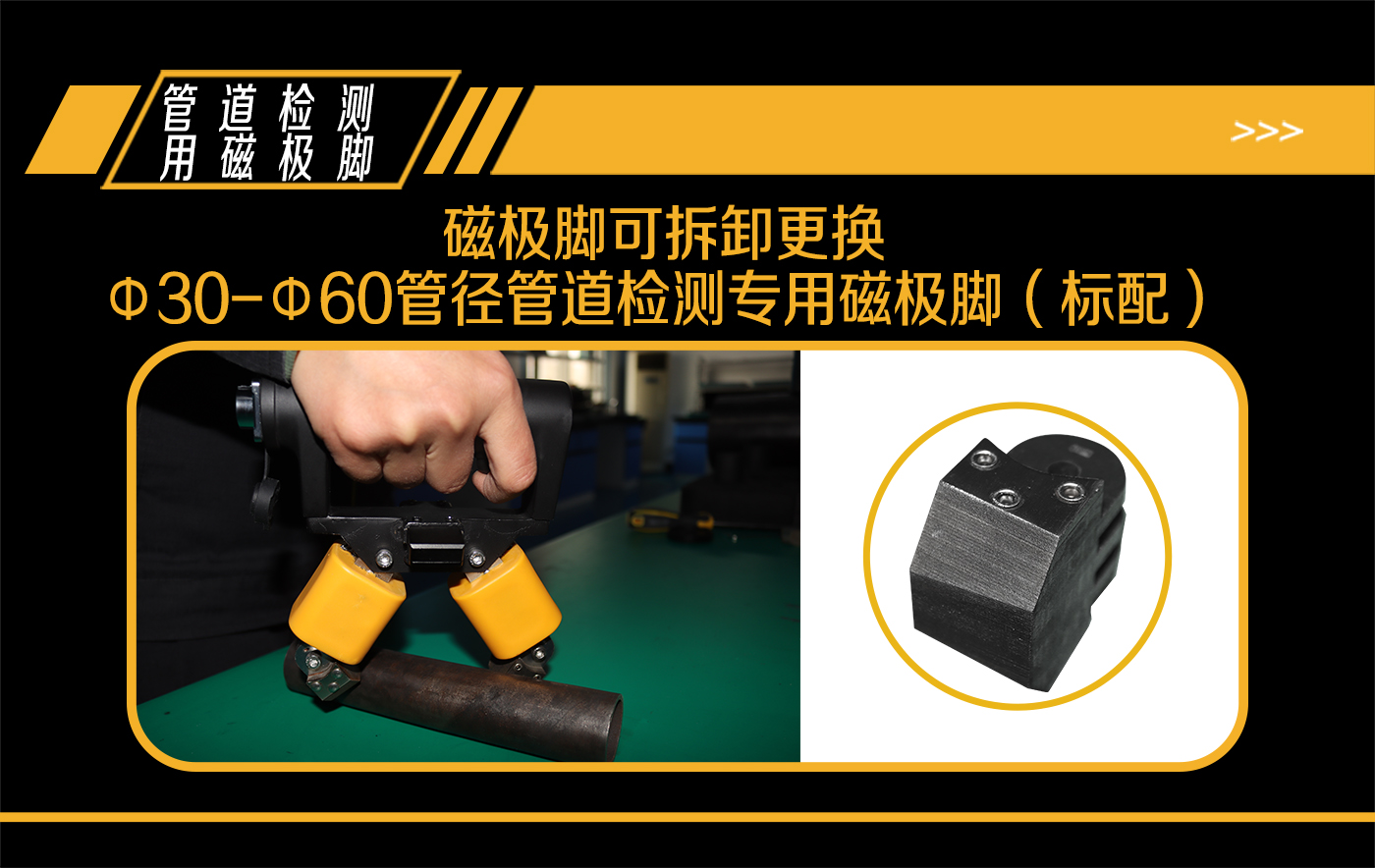

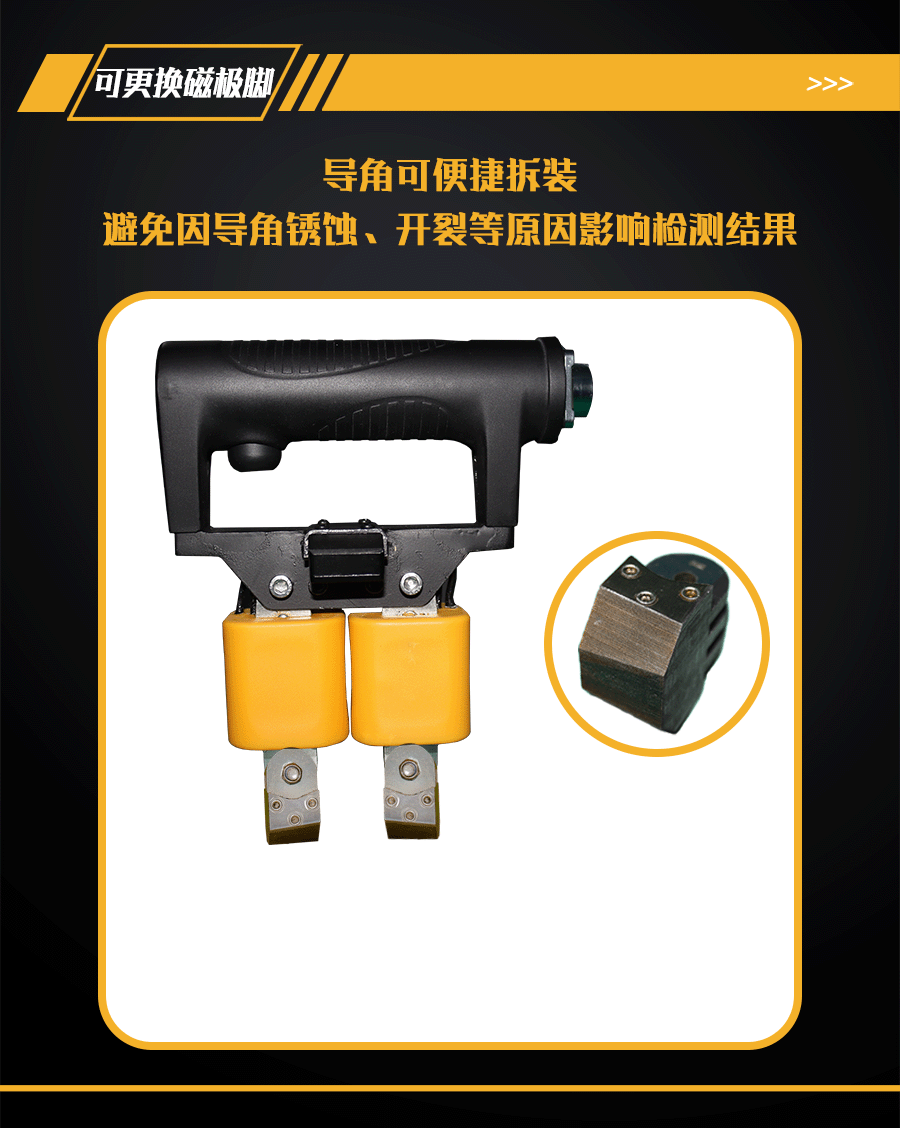

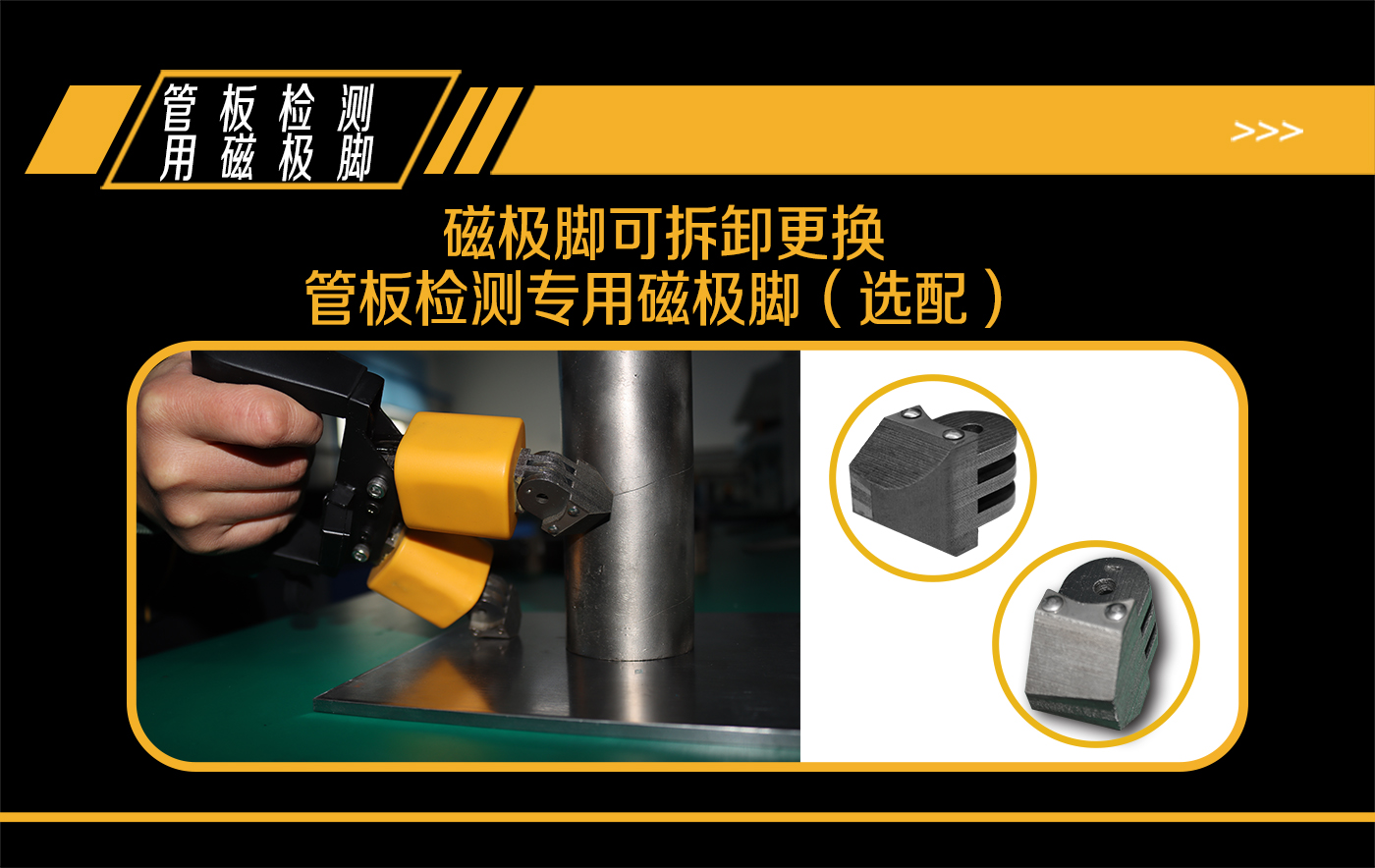

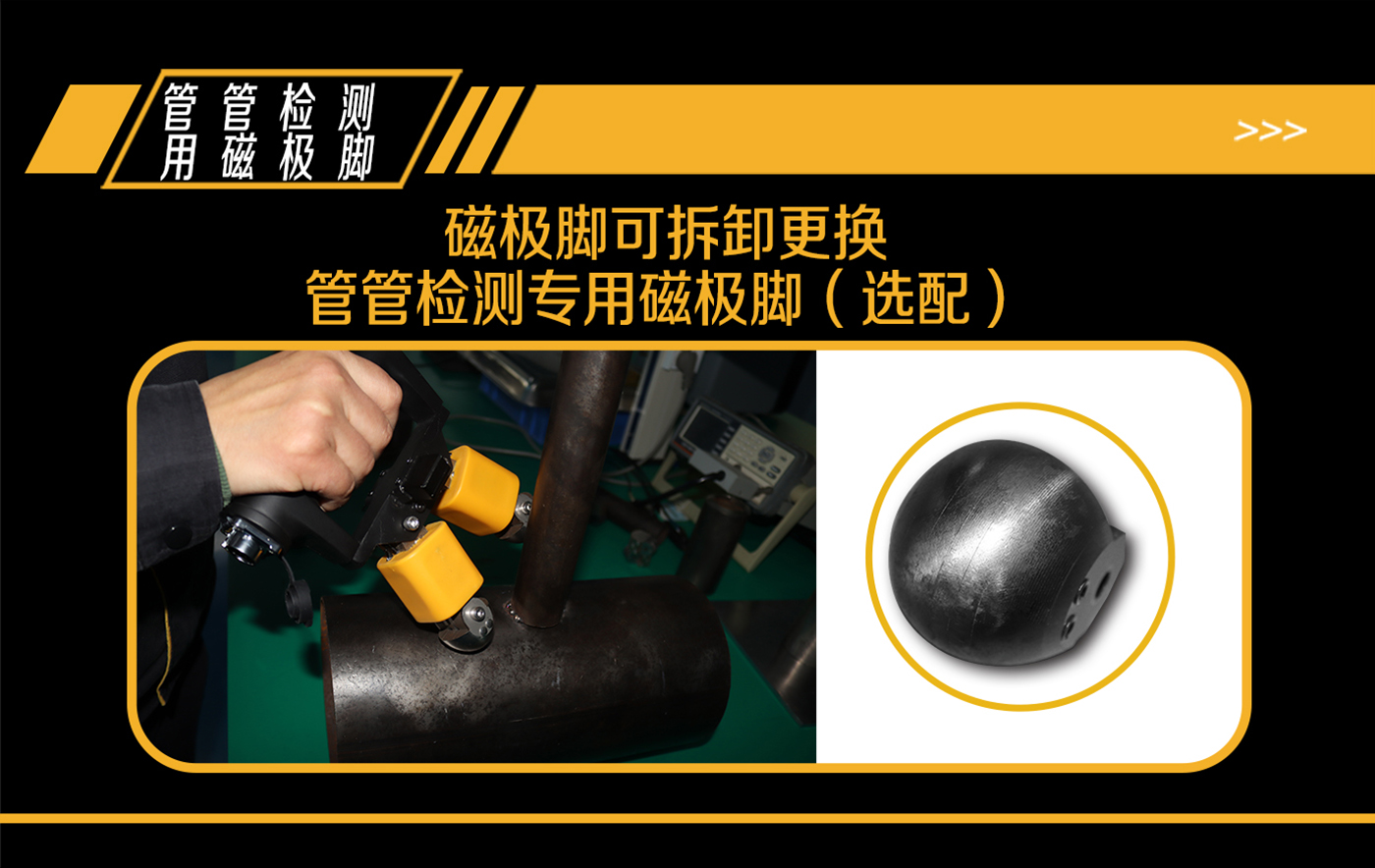

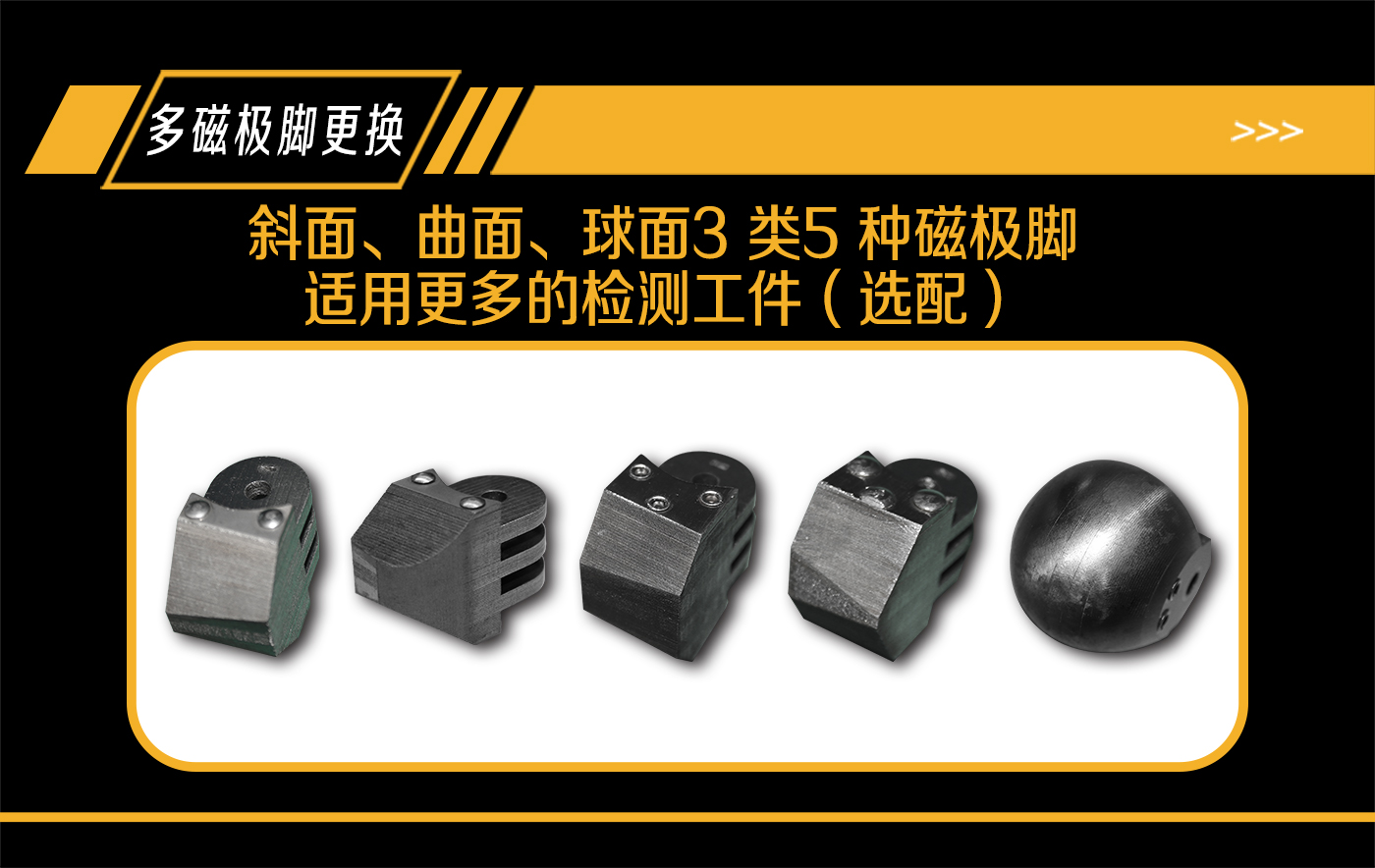

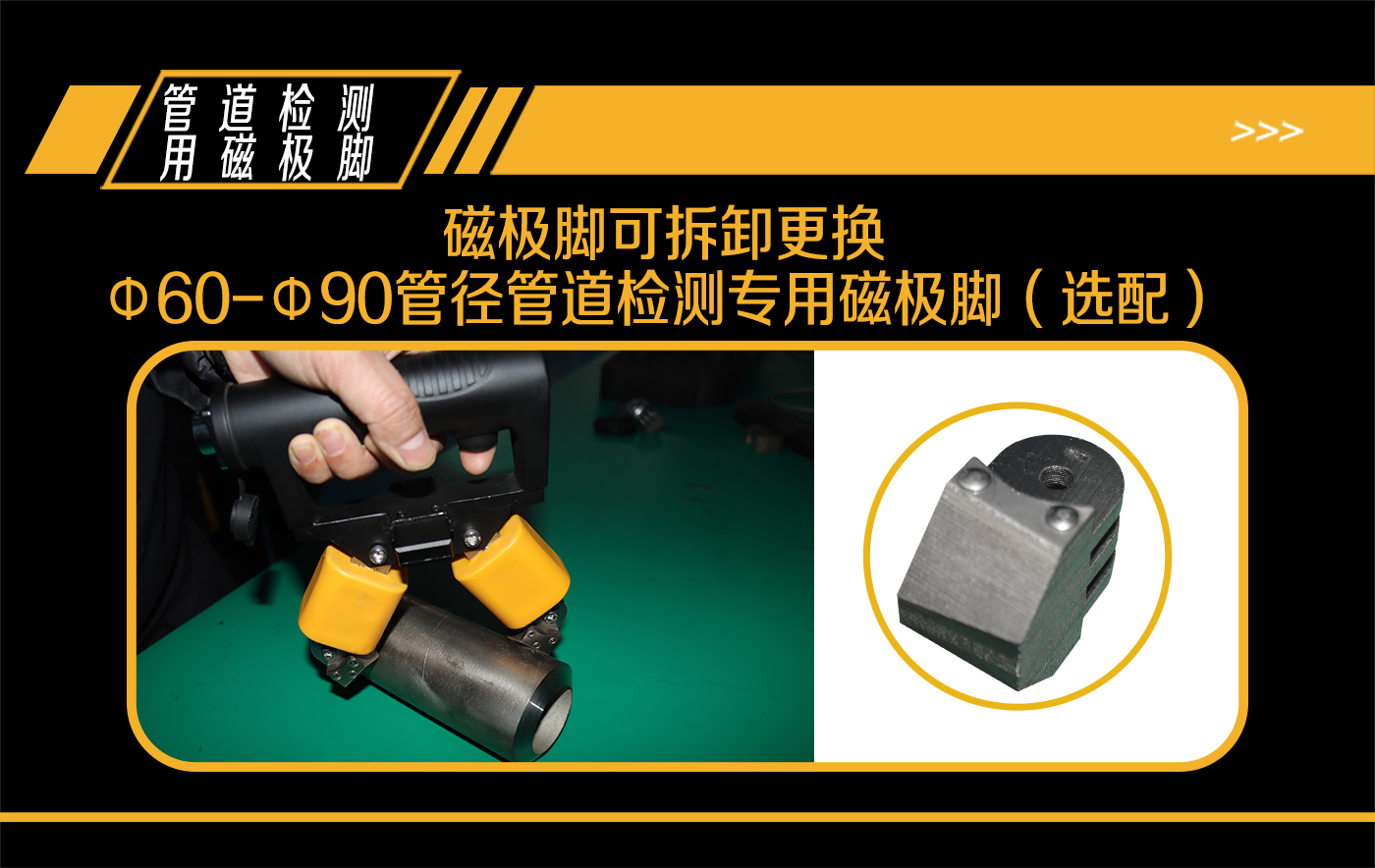

7、斜面、曲面、球面3類4種磁極腳,適用更多的檢測工件。(選配)
8、超短磁極腳工作模式,可提高磁場強度、靈敏度。

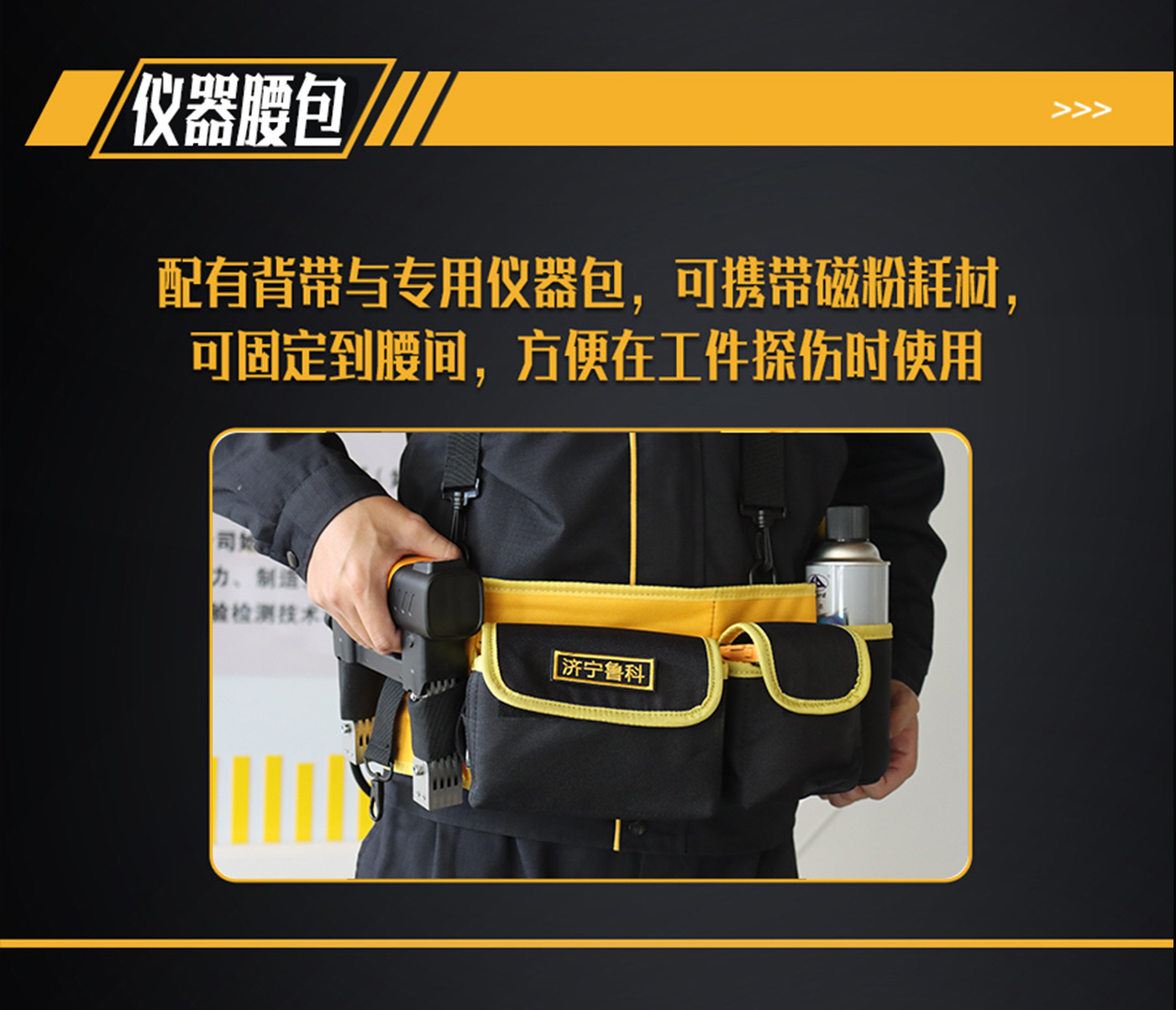

9、隨機配備方便現場檢測用的背帶與儀器腰包。

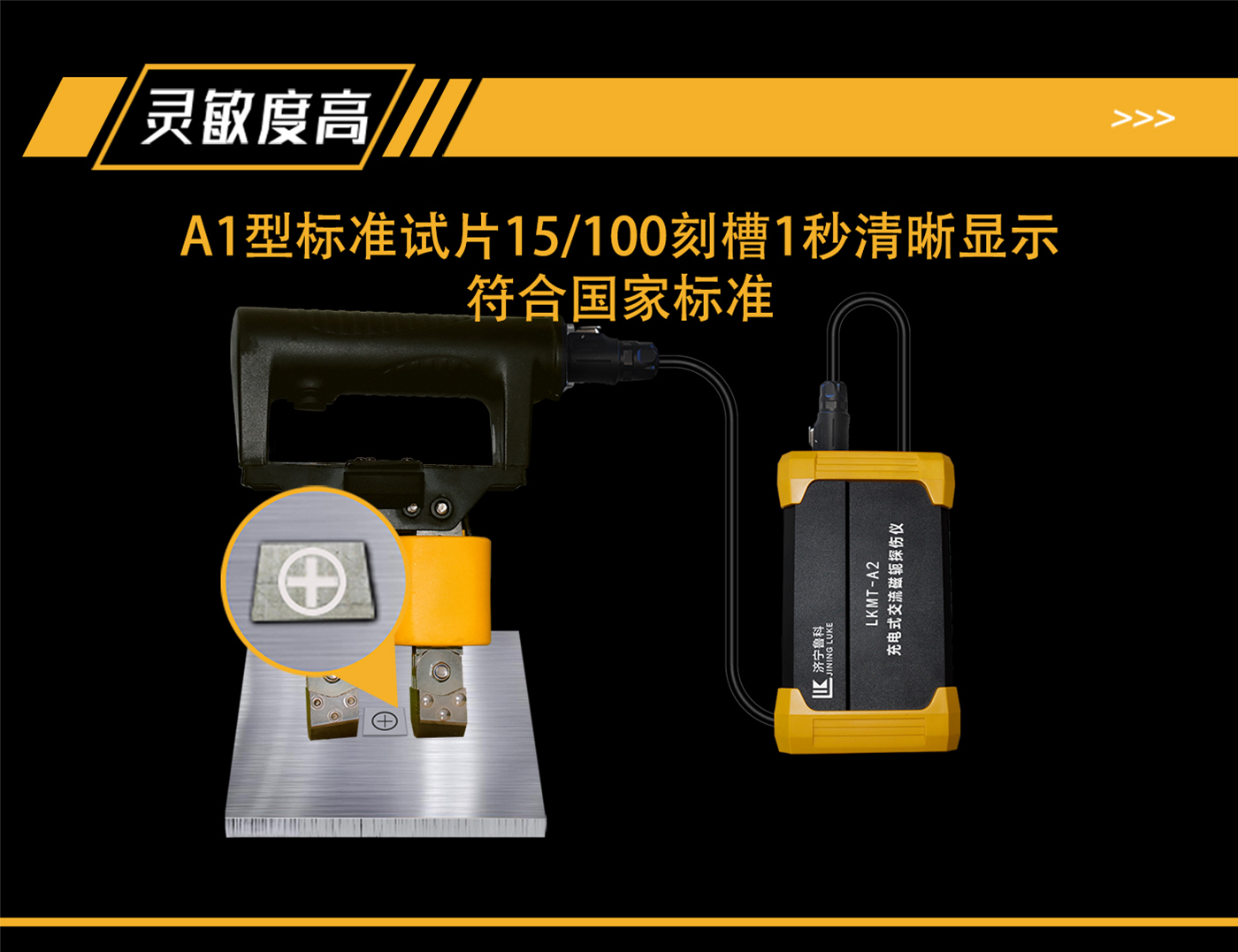

1、靈敏度:A1型標準試片15/100刻槽顯示清晰
2、提升力:斜面導腳 ≥78.4N(8kg)
球型導腳 ≥49N(5kg)

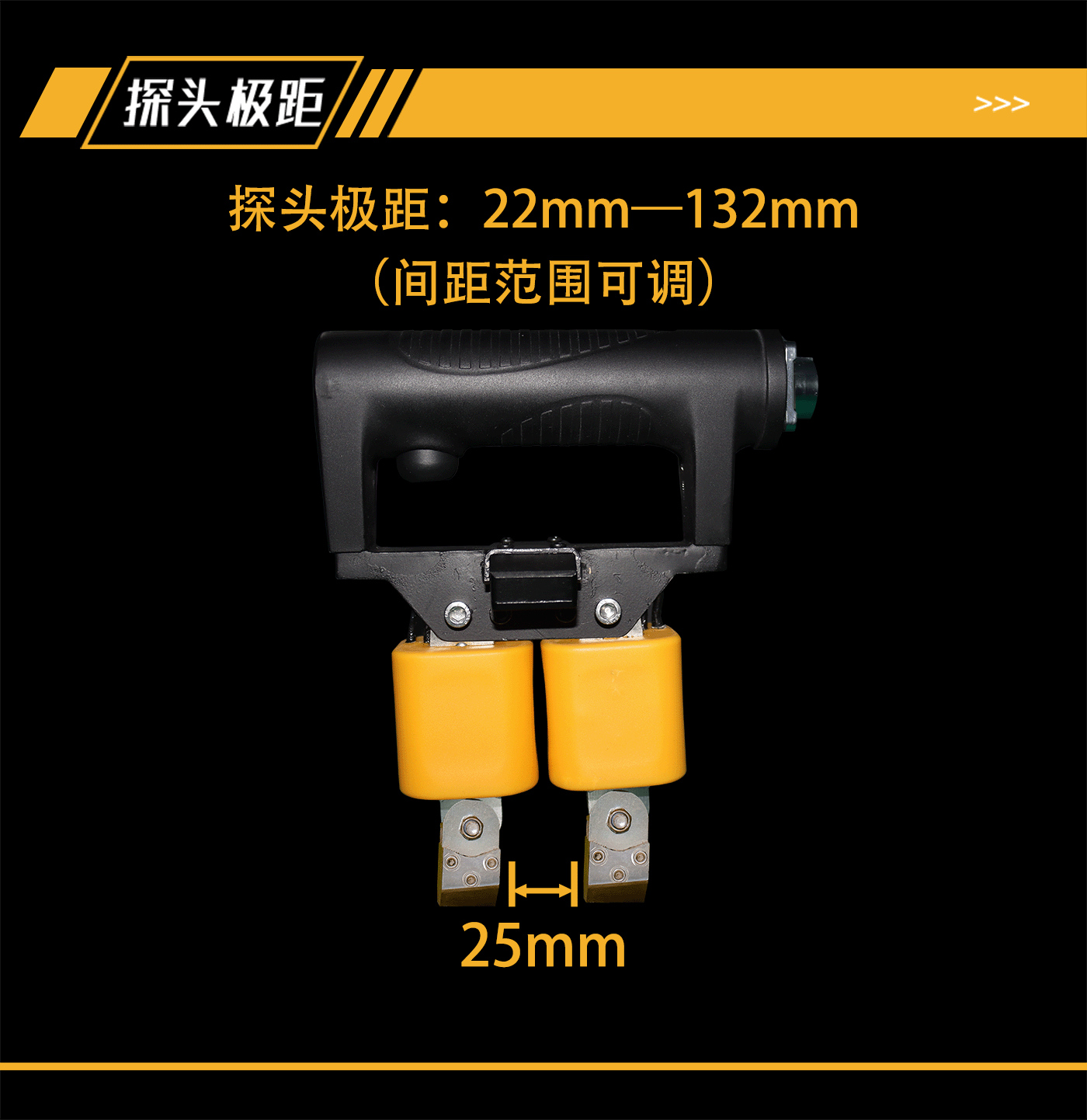

3、探頭極距:22mm—132mm (間距范圍可調)
4、切向磁場強度:
(1)磁極間距75mm:3mT(2.4KA/m)
(2)磁極間距132mm:1.7mT(1.36KA/m)

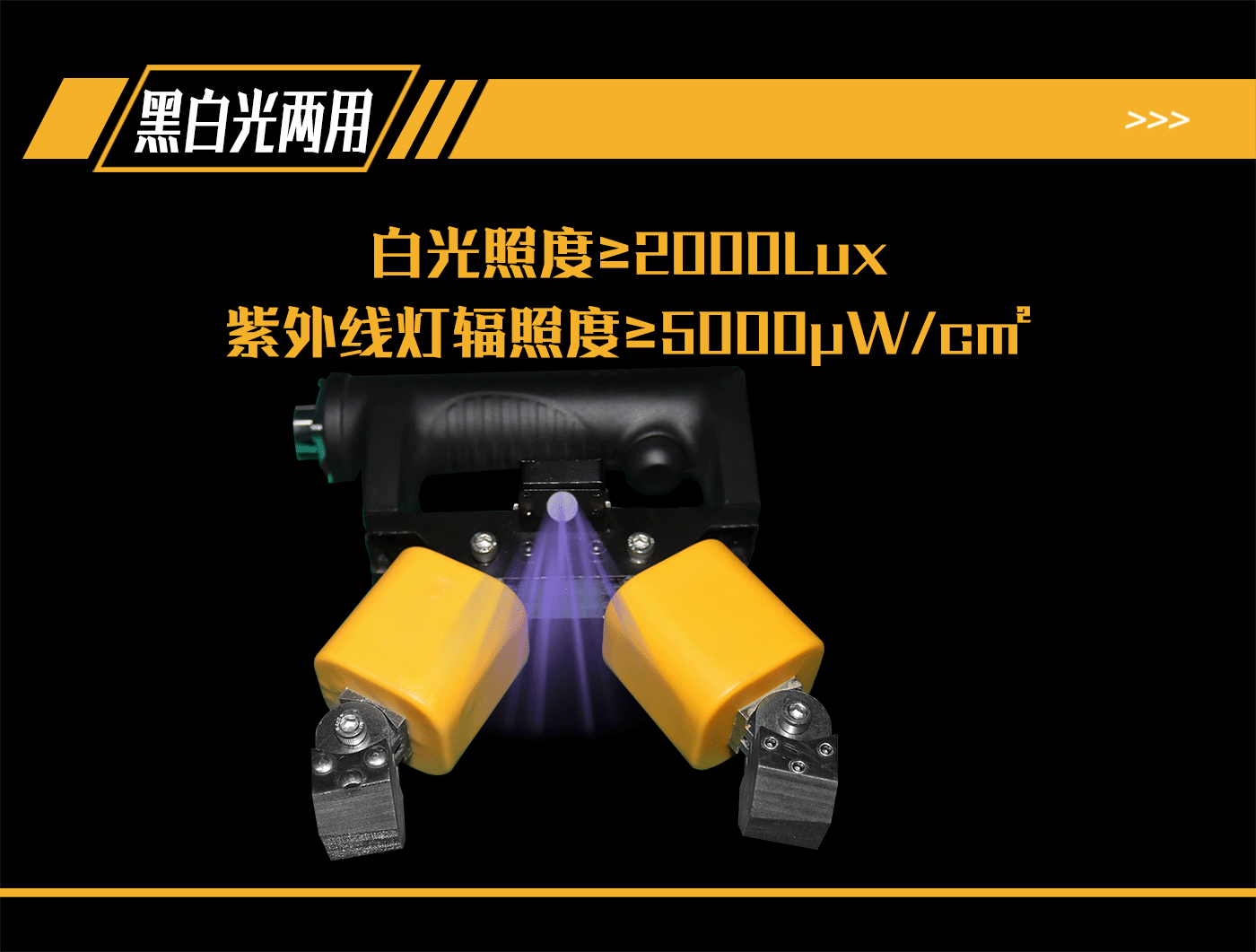

5、探頭光源:白光照度≥2000Lux;
紫外線燈輻照度≥5000μW/cm2
6、符合標準: JJF 1458-2014磁軛式磁粉探傷機校準規范
NB/T 47013.4-2015承壓設備無損檢測 第4部分 磁粉檢測
GB/T 15822.3-2005無損檢測 磁粉檢測 第3部分 設備
JB/T 7411-2012無損檢測儀器 電磁軛磁粉探傷儀技術條件
JB/T 14223-2021無損檢測儀器充電式交流磁軛探傷儀
JB/T 13936-2020無損檢測儀器 磁粉檢測用磁化設備技術要求

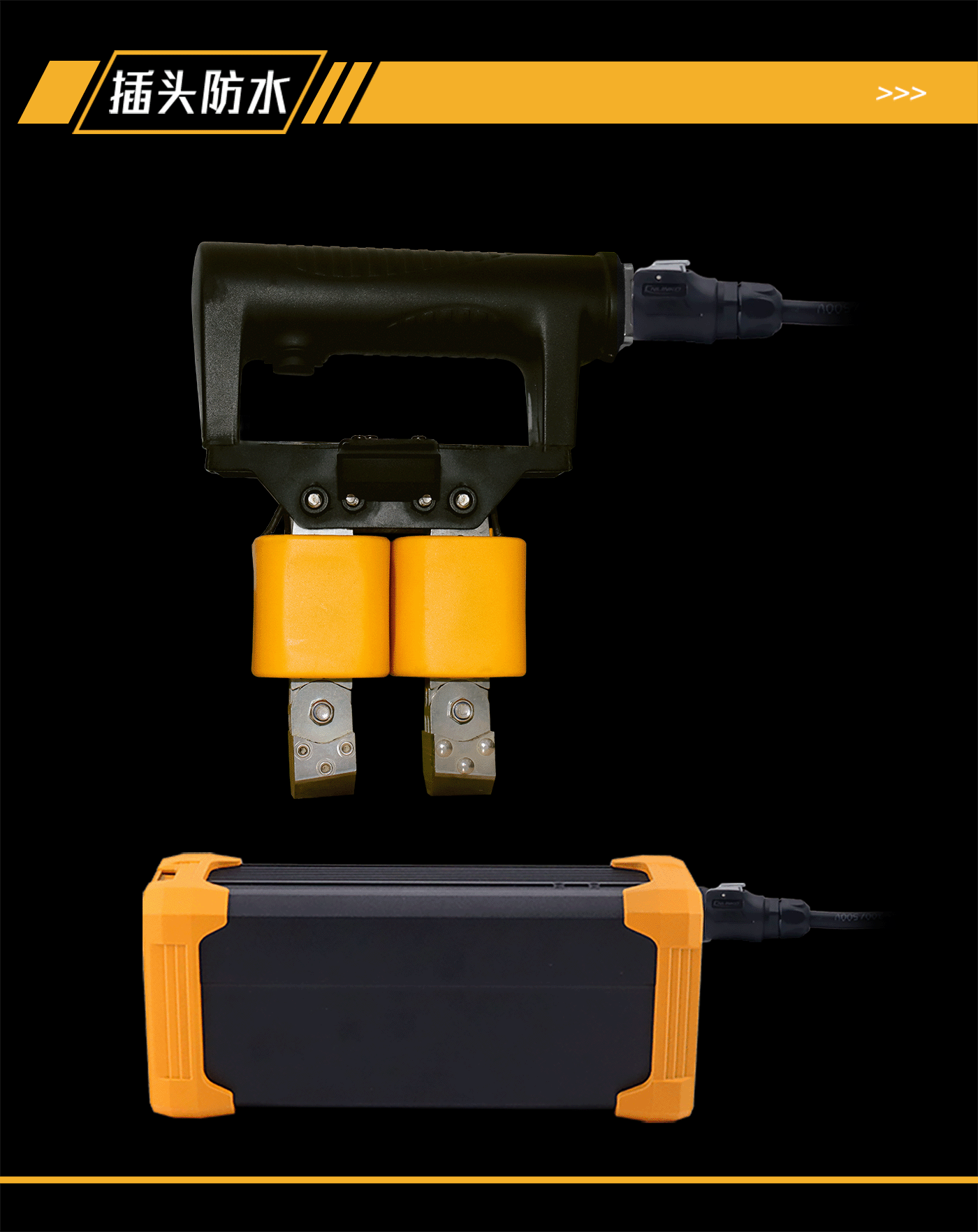

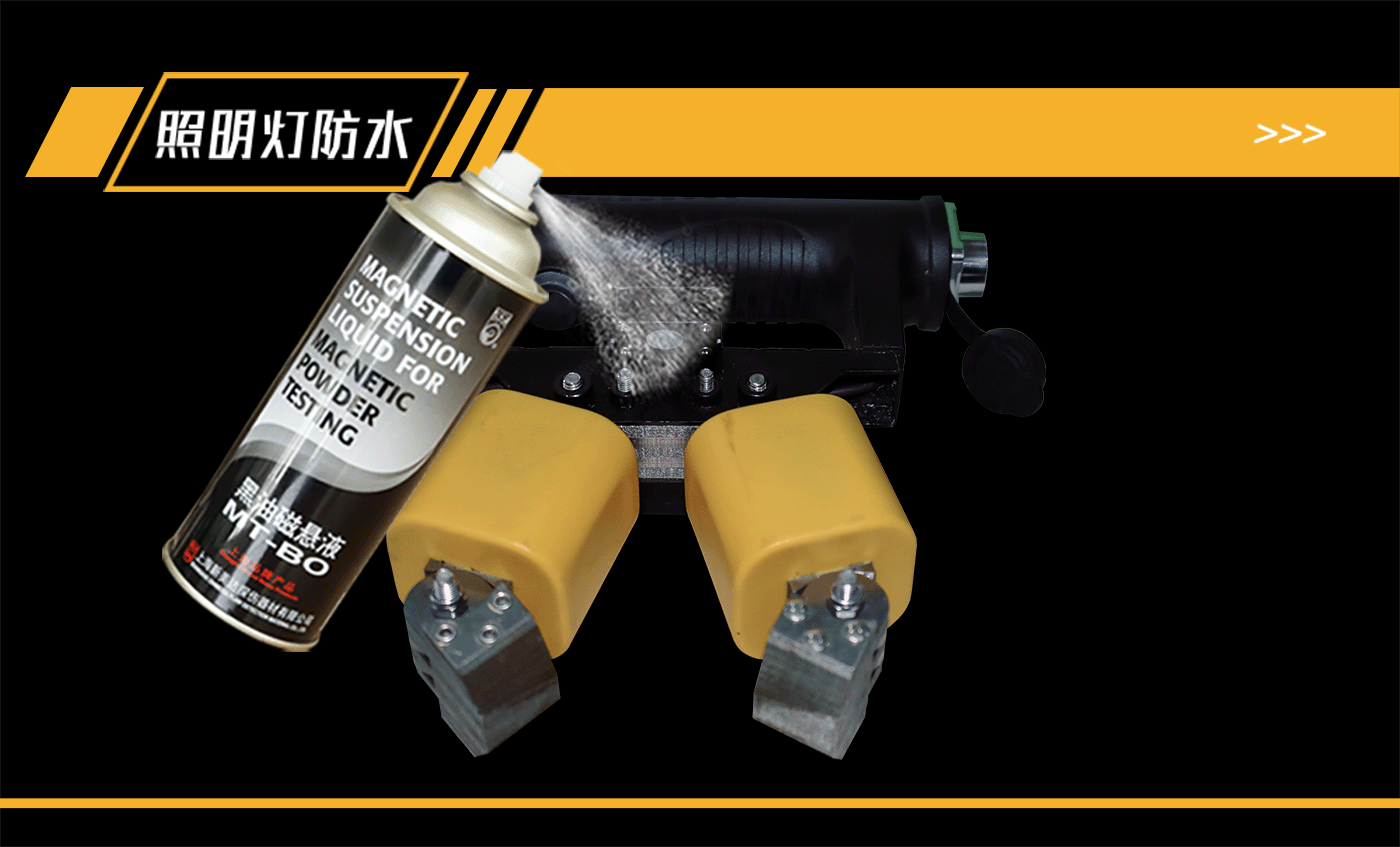

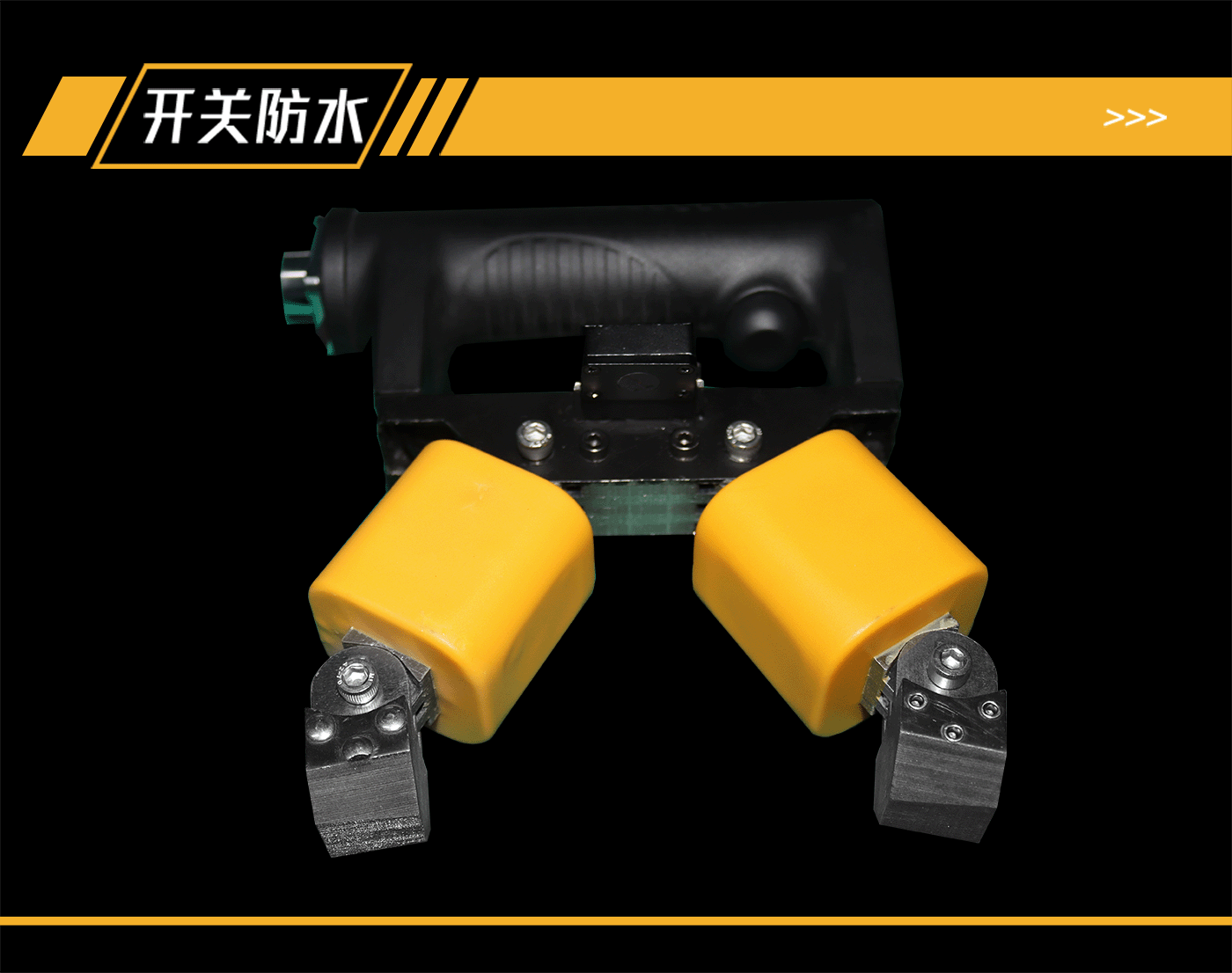

7、防護等級:IP65/IP67
8、工作暫載率:50%, 長磁化時間600秒
9、電池電壓:14.8V;
10、電池容量:88.8Wh;

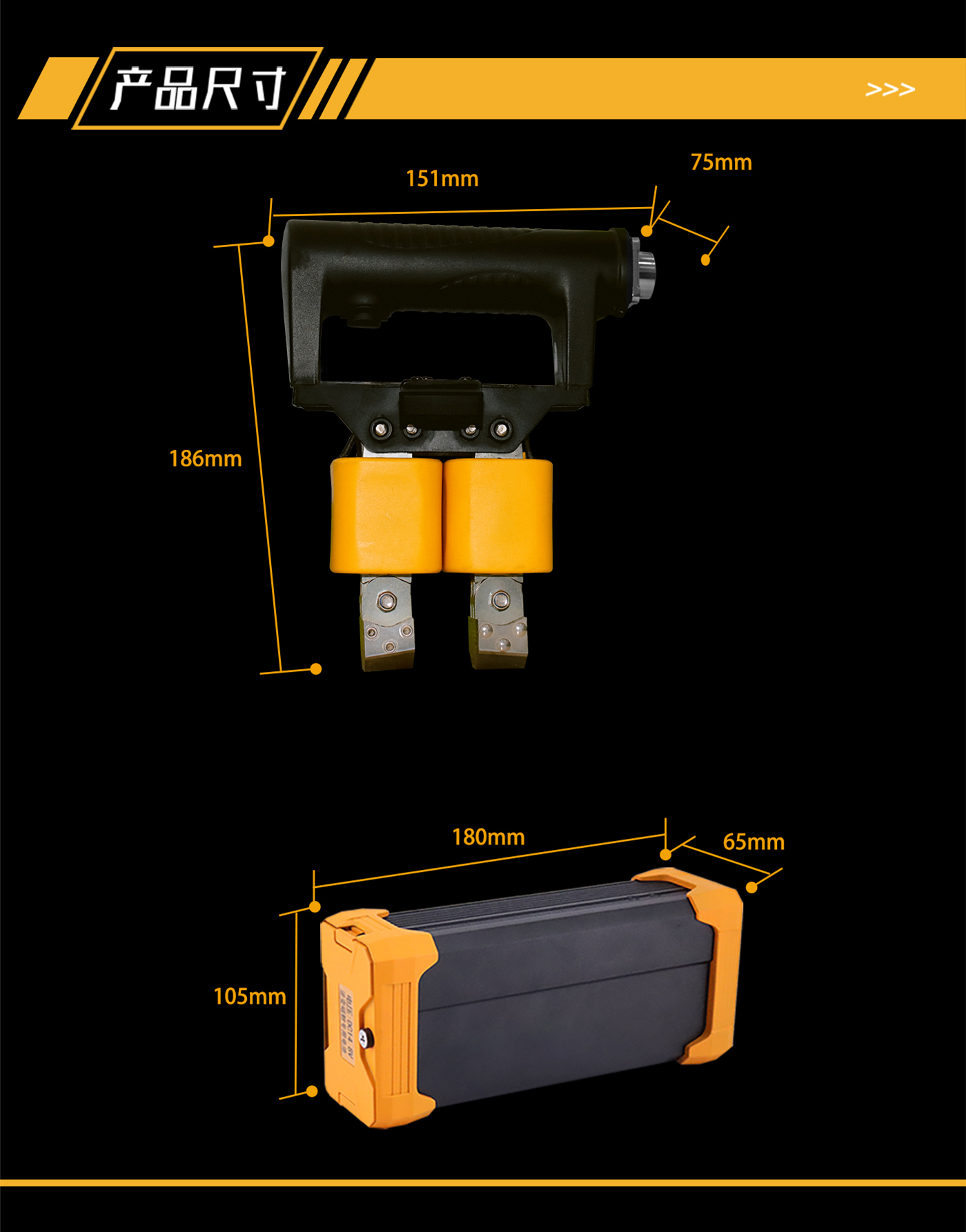

11、主機體積:180mm*105mm*65mm;
12、主機重量:0.65kg(不含電池);
13、電池體積:95mm*100mm*57mm;
14、電池重量:0.48kg;
15、探頭體積:151mm*75mm*186mm;
16、探頭重量:1.5kg。
1、A型探頭1支;
2、主機(短殼)1臺;
3、鋰電池1塊;
4、斜面磁極腳2個;
5、角度尺1個;
6、鋰電池充電器1個;
7、探頭線1條;
8、儀器腰包1個;
9、輔助工具(內六角扳手、插口扳手)1套;
10、儀器箱1個;
11、隨機文件(保修卡、操作手冊、合格證)1份;
12、(選配)斜面磁極腳2個;
13、(選配)斜面磁極腳1個、弧面磁極腳1個;
14、(選配)球形磁極腳2個;

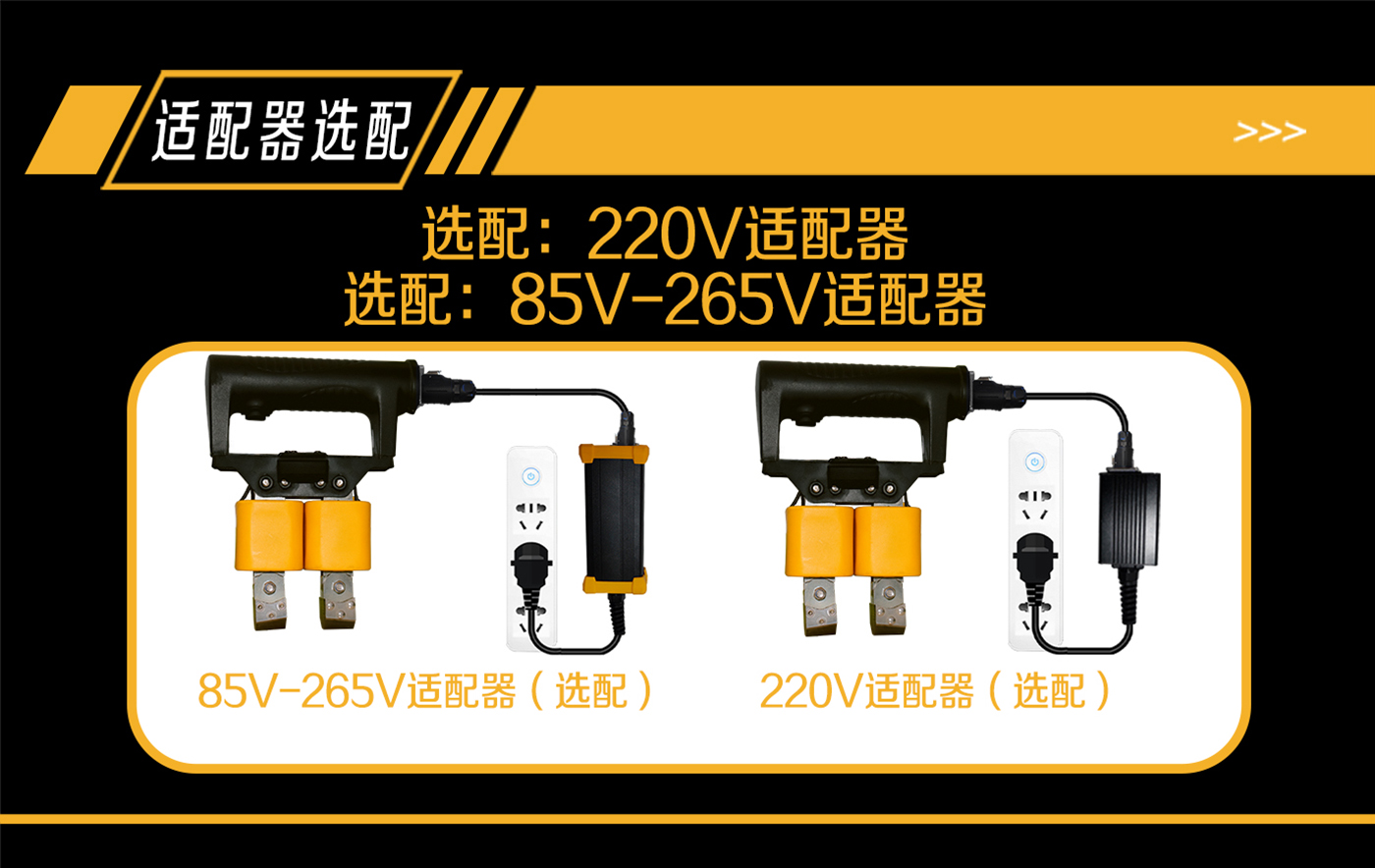

15、(選配)探頭220V適配器1個;
16、(選配)探頭85V—265V適配器1個;
